工业连接器的多样分类与选型指南
在当今的工业系统中，电气元件设备琳琅满目，从PCB线路板、传感器到驱动器、电机，再到工业电脑、电气柜，乃至整个产线和机器，它们往往需要紧密连接以协同工作。而在这其中，工业连接器扮演着至关重要的角色。它们不仅承载着电源动力，还负责传输控制信号，并连接设备间的数据通讯。简而言之，没有工业连接器，所谓的物联网、智能制造以及工业4.0等前沿技术，都将成为无源之水，难以实现。
工业连接器虽小，却蕴含着深奥的技术。其重要性不言而喻，因为电气连接的稳定性直接关乎设备系统的整体性能。同时，在复杂多变的应用环境中，工业连接器的种类繁多，使得产品开发和系统集成面临不小的挑战。
接下来，我们将深入探讨工业连接器的定义、分类及其在工业系统中的关键作用。

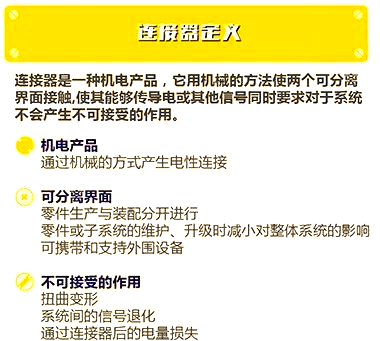

首先，让我们来探讨一下连接器的定义、分类及其产品型号命名的基本规则。

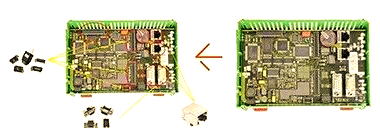

在电系统中，电流作为信号或能量的载体，必须通过导体与导体之间的接触处进行传输。这种导体与导体之间的接触方式被称为电接触，而连接器正是负责完成这一电接触任务的关键组件。它的重要性不言而喻，因为连接器会直接影响到“电源”、“信号”和“数据”这三条电系统的“生命线”。
形象地说，连接器在电系统中扮演着“桥梁”的重要角色，承担着电流或信号的连接任务。尽管它只是众多元器件中的一员，但其发挥的作用却举足轻重。然而，连接器的分类标准并未统一，随着新应用领域的不断涌现和技术进步，其结构也日趋多样化，使得分类和命名变得复杂。尽管如此，我们仍可以遵循一些基本的分类原则来初步了解连接器的分类。
依据电子设备内外连接的差异，互连可划分为六个层次：
第一层：元件与封装间的相互连接；
第二层：封装与电路板间的相互连接；
第三层：两块电路板间的相互连接；
第四层：组件与组件间的相互连接；
第五层：组件与输入输出接口间的相互连接；
第六层：系统与系统间的相互连接。
依据结构特点，互连可进一步细分为以下三类：

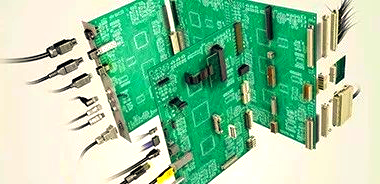

板到板连接器，用于连接两块电路板；
板到线连接器，连接电路板与线缆；
线到线连接器，直接连接两根线缆。依据功率特性，连接器可进一步划分为：
电源连接器，主要负责电力传输；
信号连接器，专注于信号的传递；
高频连接器，用于高速数据传输。从外形角度出发，连接器又可分为：
圆形连接器，这种类型在军事设备中应用较多；
矩形连接器，其应用范围广泛，且发展势头迅猛。
如今，模块连接器在连接器领域中崭露头角，成为了备受瞩目的“明星”。

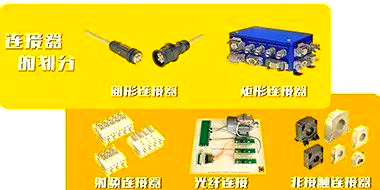

综上所述，随着连接器技术的不断进步与行业的广泛应用，依据相关技术标准，连接器可被细分为五大类别：矩形连接器、圆形连接器、射频连接器、光纤连接器以及非接触连接器（例如接近开关等）。这些分类的介绍将有助于大家更清晰地记忆和理解连接器产品。若用户希望深入探索连接器产品，则必须了解其产品型号的命名规则，即订货号。
产品型号命名是连接器采购和生产的关键依据，它遵循两种主要原则。一种是采用字母代号与数字相结合的方式，这种方式能够更全面地反映产品的结构特点，便于识别。然而，随着连接器尺寸的缩小，喷码空间受限，打印难度增加，这也成为了其不足之处。另一种则是纯阿拉伯数字组合的方式，这种方式简洁明了，利于管理和打印。可以预见，这两种命名方式将在未来很长一段时间内并存并不断演变。
接下来，我们将深入探讨工业连接器的选型问题。
连接器作为数据、信号和电源的重要接口，其选型过程中必须综合考虑应用环境的各种因素。虽然选型看似复杂，但只要我们深入了解选型原则并掌握相关技巧，就能避免陷入误区，做出明智的选择。

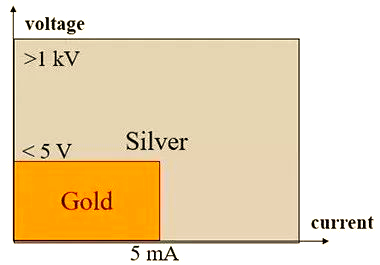

在选择连接器时，我们常常会面临诸如金针与银针的抉择。有人可能会简单地认为，如果看重外观和质量，就选金针；而预算有限时，就选银针。然而，这样的理解并不全面。实际上，选择镀金还是镀银，除了成本考虑外，更关键的是要基于实际需求。例如，在某些电气参数如5V、5mA的条件下，金针是唯一的选择。
在采购连接器之前，我们必须清晰地理解自己的需求。
是否需要防水功能？是否需要接地屏蔽？选择冲压针还是车针？这些问题都需要在采购前明确答案，因为它们将直接影响连接器的价格和性能。
大约十年前，连接器的选型工作主要由机构工程师负责，他们主要关注的是整个系统的布局，以及如何选择合适的尺寸和搭配。然而，随着系统及设备尺寸的不断缩小，电气干扰问题日益凸显，这使得新的连接器设计必须综合考虑机械与电气的整体性能。因此，如今的连接器选型工作变得更为复杂，需要权衡更多的因素。
连接器的选型确实是个技术活，涉及比价、尺寸考量以及信号完整性的评估。
接下来，我们将深入探讨如何做好这一技术工作。首先，当需求清晰时，选型就变得相对简单，主要依赖于“观察”。那么，当我们面对一张连接器图片时，该如何确定其型号呢？
若对连接器一无所知，可寻求常联系的技术人员协助，通过图片识别并获取产品型号。若对连接器有所了解，可利用目标厂商的官方网站进行选型，若仍有疑虑，可进一步联系官方人员咨询。然而，在实际操作中，我们往往对具体应用需求不够明确，这时，通过“问”的方式来理解并明确需求变得至关重要，它是我们正确选择连接器部件不可或缺的前提。

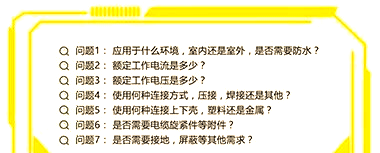

为了更高效地沟通，在选型连接器时，我们常常需要提出以下七个关键问题，以深入探讨原始需求，理清选型的思路。

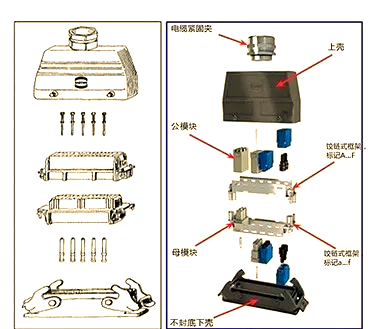

接下来，我们将探讨一个典型连接器的构成。

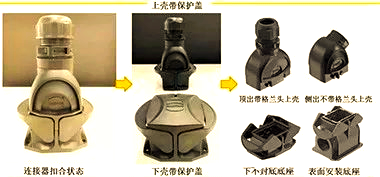

在探讨连接器的选型时，我们常常会遇到这样的情况：对于相同的电压和电流规格，如250V和10A，以及线数限制在15根以内，A系列和B系列的连接器都能满足需求。然而，这两种系列的选择并非无差异的，其关键区别在于安装尺寸。
自上世纪五十年代起，HARTING公司就根据安装开孔尺寸将产品划分为A size和B size两大类。起初，A和B并无实质性差异，但随着连接器品种的增多，这种分类变得愈发重要。A系列连接器尺寸较小（典型固定孔间距为17.5mm，除外），包含3A、10A、16A以及32A（两个16A并排）等型号；而B系列则尺寸稍大（典型固定孔间距为32mm），涵盖6B、10B、16B、24B、32B（两个16B并排）以及48B（两个24B并排）等型号。
993年，HARTING公司推出了Han模块系列产品，并选择了B系列作为其基础。随后，在2010年，该公司又在Han系列旗下相继推出了塑料外壳的Han-Eco和Han-Yellock系列产品，进一步丰富了其产品线。与此同时，A系列则积极向“小”型连接器市场拓展，并于2019年成功开发出全新的Han系列小尺寸连接器，以满足不同客户的需求。
A系列连接器产品。
Han系列连接器产品面板开孔尺寸推荐
若您希望为未来的升级或线路预留做准备，建议参考以下Han系列连接器产品的面板开孔尺寸推荐图。
Han系列连接器产品面板开孔尺寸推荐

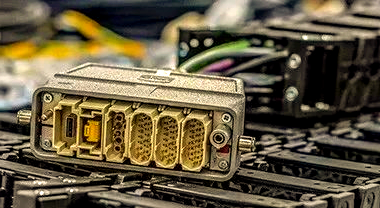

在考虑Han系列连接器产品的面板开孔尺寸时，6B型号常被作为首选。这主要是因为，在尺寸差异不大的情况下，Han®6B能够容纳多达24芯线，满足更高的线路需求。此外，若需在信号、电源、气路等方面进行混合使用，B系列连接器则是唯一合适的选择，因为其模块产品插芯只能适配B系列外壳。

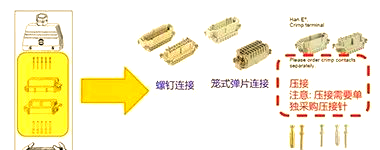

关于Han系列连接器的连接方式，HARTING在相关安装指导书中详细介绍了六种不同的连接方法，包括螺栓连接、压接连接、笼式弹片连接、同轴螺栓连接、HARAX连接、Han快速安装连接以及绕线连接。这些连接方式各有其特点和适用场景，选择哪种方式需综合考虑实际应用需求和预算成本。
根据实际需求和预算考虑，以下可能是适合您的连接器选择：
在回答了前面七个问题并确保得到确切答案后，我们接下来可以翻阅选型手册来获取可能的型号清单，从而完成选型过程。

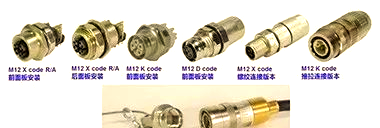

然而，连接器的种类繁多，上述七个问题可能并不适用于所有类型的连接器。以M12系列连接器为例，我们需要采用不同的选型方法来进行选择。

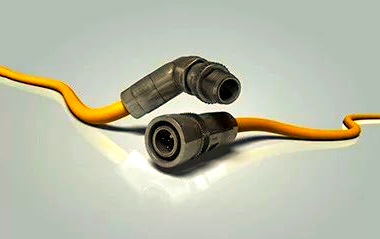

传统的M12连接器通常采用螺纹旋紧的方式固定，这种安装方式相对繁琐且耗时。为了改善这一状况，同时确保连接器的性能与成本效益，HARTING公司创新地推出了一款PushPull推拉式M12连接器。这款连接器以其简便的操作方式和优异的性能，赢得了市场的广泛认可，并成功制定了相应的国际标准——IEC61076-2。

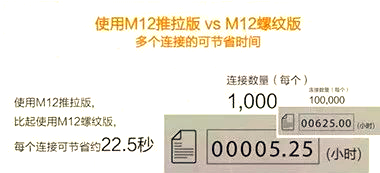

经过实际安装计时测试，用户发现使用PushPull推拉式M12连接器相较于传统的螺钉连接方式，在安装单个节点时平均节省了22.5秒。若以1000个节点为基准，用户可节省5.25小时。当安装数量攀升至100,000个节点时，节省的时间更是高达625小时，约等于26天。这样的时间节约，无疑带来了显著的经济效益。
在连接器选型过程中，通常可以通过观察和询问的方式来确定选择。然而，如果在此之后仍然存在任何疑问或不确定性，那么与专业的连接器制造商进行深入的交流和沟通就显得尤为重要。这样的沟通旨在获取他们的专业建议和协助，以确保项目的顺利进行，并优化连接器的性能和整体尺寸。
经过上述的讨论，我们希望您对连接器选型有了更清晰的认识。
